印刷の可能性を広げる全周印刷機
プロティアン・プリンター
商標登録 7013591（商願 2025-090286）
プロティアン・プリンターは、これまでのシルク印刷では困難とされてきた円筒柱状・角柱柱状・楕円柱状容器への全周印刷をひとつの工程で美しく実現できるプリンターです。独自技術により、高精度かつ高品位な仕上りを可能にし、印刷現場の作業効率とデザインの自由度を大幅に向上させます。

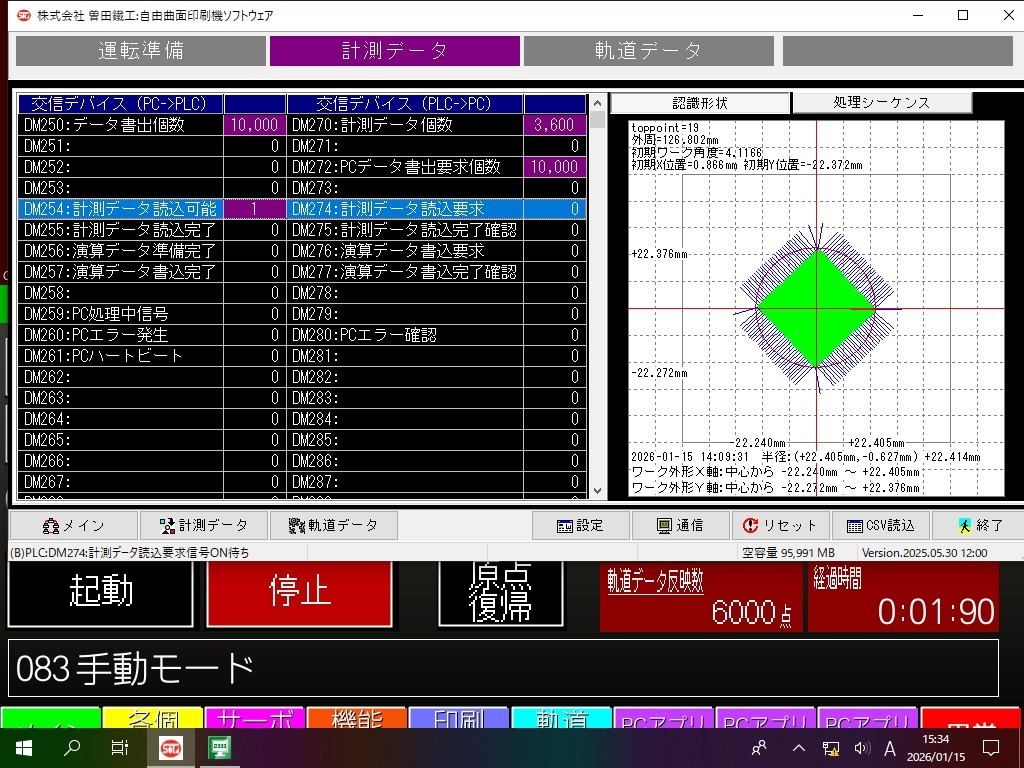

プロティアン・プリンターはワークの断面形状を認識するシステムを内蔵｛※｝しています。
一般的なNCシステムを内蔵した加工機は、事前にCAD-CAMツールにより加工データを用意しなければなりません。
印刷するワークとCADデータが一致しない場合があります。
形状認識システムを内蔵しているので、印刷したい位置に合わせてワークの断面形状を計測し生成します。
形状認識は3分～5分で終了しますので、やり直しても段取り時間は長くなりません。
システムは生成した断面から印刷に必要な駆動データを作成します。
作成した駆動データにより、スキージの先端がワークの外周に沿って動作します。
刷り始め位置、刷り終わり位置、版クリアランス、スキージ押し込み、スキージ速度、インク返し速度などの印刷諸条件を設定すると、印刷ができます。
※ ST / PSPM400-Tは内蔵、ST / PSPM400は読取のみ
| 簡単操作 |
外形形状認識システムにより、簡単な操作で設定ができます。 |
| 形状対応 |
円柱柱状、角柱柱状、楕円柱状の容器への全周印刷を実現します。 |
| 工程短縮 |
従来の多面体印刷で必須だった複数の工程を1工程で完了します。 |
| インク互換性 | UVインクや熱乾燥インクの両方式に対応します。 |
| 表現力向上 |
複雑なデザインも高精度な印刷技術により再現できます。 |
プロティアン・プリンターの「プロティアン」はギリシャ神話に登場する「海神プロテウス」に由来し、「姿形を自由に変える」と言う意味を持ちます。
| 形式 | ST / PSPM400-T | ST / PSPM400 |
|---|---|---|
| 形状認識機能 | 内蔵 | なし |
| 駆動データ 書出 / 読取 | 書出 / 読取 | 読取 |
| 駆動データ受容媒体 | USBメモリー | ← |
| 印刷対象ワーク寸法 | 最大Φ70mm×200mm | ← |
| 最大版枠寸法 | L : 450mm×W : 350mm｛外寸｝ | ← |
| 最小版枠寸法 | L : 300mm×W : 200mm｛外寸｝ | ← |
| 最大印刷範囲 | L : 220mm×W : 150mm | ← |
| 印刷速度 | 10mm/秒～300mm/秒 | ← |
| 機械寸法 | W : 900mm×D : 1000mm×H : 1700mm | ← |
| 装置重量 | 約 450Kg | ← |
| 電源仕様 | 3相200VAC 30A | ← |
| 圧空仕様 | 0.5MPa以上 2NL/min | ← |
ProteanPrinterCatalogue ダウンロードできます。
