プロティアン・プリンターに対応した専用UV乾燥機

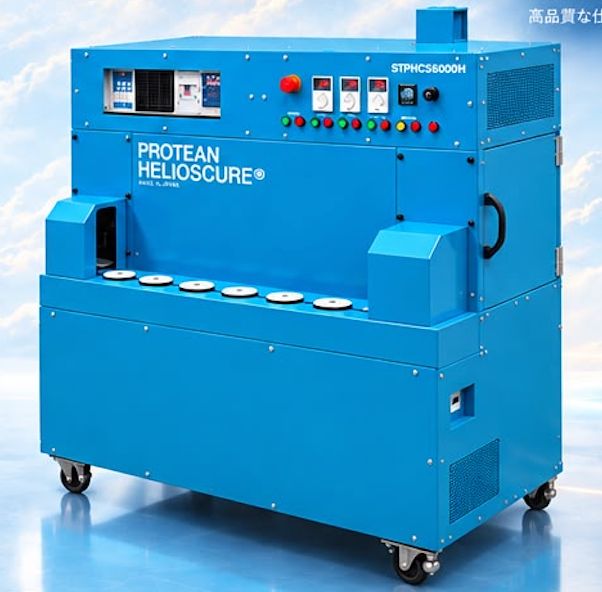

プロティアン・ヘリオス・キュアー



本機はボトル用UV照射乾燥装置です｡
樹脂ボトル、ガラスボトルまた円筒形状以外でも楕円や四角などのへ乾燥可能です。インキやワーク材質、ワーク寸法により最適なUV照射条件を設定することができ、作業者が簡単に操作できるシステムとなっています。オプション機能として、UV照射前に中遠赤外線ヒータにて加熱し、硬化、密着性向上を補助する効果があります。


プロティアン・ヘリオス・キュアの特徴
UV多段出力 UVランプは硬化密着させるワークとインクに合わせて5段階の出力調整ができます。
インバーター電源を搭載していて、省電力で安定したランプ出力を維持します。
形状対応 円柱柱状、角柱柱状、楕円柱状の容器への全周照射を実現します。
プロティアン・プリンターで印刷できるφ70mm×L200mmの大きさに対応しています。
照射条件 ワークの搬送速度と自転速度を任意に調整することで、最適な硬化密着を実現します。
インク互換性 UVインクに対応します。
波長の長いメタルハライドランプを搭載しています。
プリヒート 従来のUV照射装置にはないプリヒート加熱機能をオプションで搭載できます。
UV照射前にワークとインクを熱線で加熱しておくことにより硬化密着を促します。


装置仕様
形式 ST/PHCS6000-H
乾燥方式 UV照射：メタルハライドUVランプ
ランプ出力 5段階切替設定　3.0 / 3.8 / 4.5 / 5.3 / 6.0kW
80 / 100 / 120 / 140 / 160W/cm　手動選択
照射範囲 375mm｛有効発光長｝
照射対象ワーク寸法 最大Φ70mm×200mm　※プロティアン・プリンターと同仕様
搬送速度 1m/min 〜 8m/min　速度可変手動設定
自転速度 3～50rpm　速度可変手動設定
プリヒート加熱　※オプション 遠中赤外ヒータによるUV照射前加熱　温調制御機能付き
機械寸法 W : 1300mm×D : 1000mm×H : 1550mm
装置重量 約 500Kg
電源仕様 3相200VAC　40A


ProteanHeliosCureCatalogue ダウンロードできます。
